XCAPF的应用:项目：榆林某新材料有限公司中频炉谐波治理项目

      问题描述：系统由容量为1000kVA的变压器供电，负载包括1台300kW的中频炉和2台200kW的中频炉。自投产以来，经常发生电容补偿柜过载保护动作频繁、变压器和供电线路发热严重、熔断器频繁熔断等现象，对企业的生产经营影响严重，还影响到10kV的其他用户。供电公司曾多次敦行谐波污染治理工作。

      治理措施：应用2台XCAPF-3L /100A进行谐波治理。

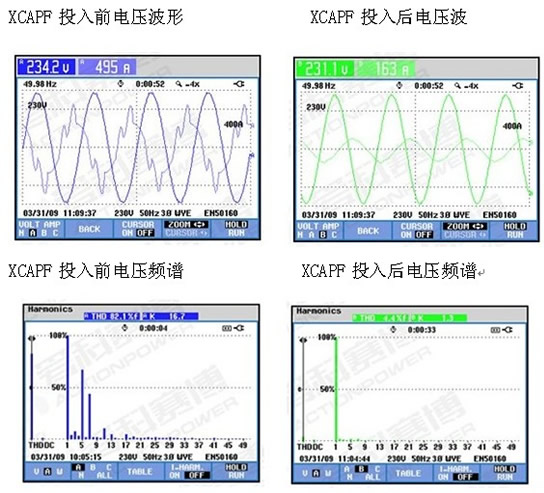

      治理效果：有源滤波器投入运行后，电压总谐波总畸变率降到4%以下，各次谐波电流均达到国标GB14549-93标准要求，经供电公司在变压10kV高压侧和380V低压侧现场测试，数据合格，供电系统和设备运行至今未发生故障，线路和变压器发热的状况减轻。

       有源电力滤波器投入运行后，电网质量得到明显的，并且适用于变化较快的负载，对供电系统的非线性负载在工作过程中产生的谐波起到明显的抑制作用，从根本上了整个供电系统的电能质量状况，有效地保护了生产线上设备的正常运行。
