电站特殊专用截止阀门用途及安装说明

一、用途：

      截止-止回阀安装在联合循环余热炉的主蒸汽管道上，作为防止介质倒流，当锅炉发生故障，靠介质压力快速将阀门关闭，对锅炉起到安全

保护作用。

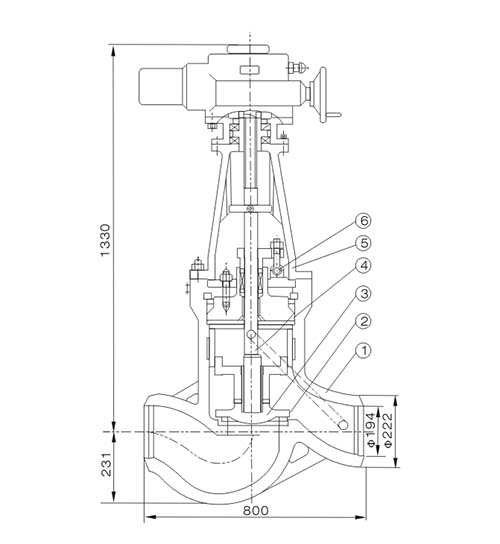

二、结构简述：

1、阀门采用压力自紧式密封，介质压力越高，密封性能越好，密封圈采用成型石棉盘根。

2、阀瓣在阀体内作升降运动，运行前先将阀杆提起，靠介质压力将阀门自动打开。当锅炉发生故障时，阀门入口压力降低，介质倒流将阀门    快速关闭。

3、阀门支架与电动装置相连，使阀门达到更好的密封。

4、阀瓣和阀座密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能良好。

5、阀杆表面经抗蚀性氮化处理，具有良好的抗腐蚀性和抗擦伤性。

6、阀门可进行手、电动切换，手动时自动切断电源，手轮顺时针旋转为关闭阀门。

三、安装说明：

1、阀门必须垂直安装在管道上，阀杆向上，介质从阀座下面流入。

2、电动装置环境温度为-20℃~40℃，相对于温度80%，无腐蚀，无爆炸性气体环境中。

3、电动装置环境用于管道温度低于350℃时，则采用半流体锂基润滑油(Q/SY1002-65)，用于管道温度高于350℃时，则采用GB492-2N-4     钠基润滑脂进行润滑。

四、主要零件材料：

五、电装选择按下表：
