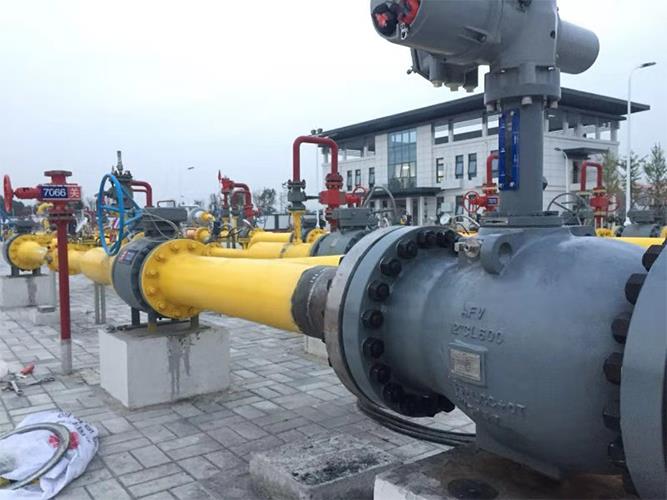

AF 轴流式调节阀

产品详情

　AF 轴流式调节阀可以用来大流量管线的压力和流量，它的操纵基本原理是非机械式的，用到一只橡皮环套作为控制元件，次套环会根据作用在其两端的压差做出扩张或收缩反应，从而实现控制压力或流量的目的。

　　由于采用非机械式的控制方式，轴流阀与控制元件之间没有机械连接，这一点使得轴流式调节阀的体积小，重量轻，与众不同的夹装式设计，容易安装与使用，而且气流以轴(直)流路径流动，嗓音低，操作安静。轴流阀生产厂家艾克孚生产的本系列调节阀(气动调节阀)不但适用于清水，对于天然江湖河泊水、轻度污水具有耐受能力。从设计结构材料选用上解决了多年来流量调节阀易结垢，卡阻，驱动装置的难题。

　　常规直行程的调节阀的阀体内腔流道呈S型，阀芯运动方向与管道轴线垂直。与常规管道S型流道不同，轴流式调节阀在阀体中腔设计与管道同轴的流线型锥面体，流体经过时，将分散绕过该锥面体，形成同心同流束，通过阀体内的环形流道，较后经套筒节流进人下游管道。

　　其阀芯在套筒中与沿同轴的方向运动来调节流量。轴流式调节阀流道的特点，使其阀内腔受力均匀，控制了受力不均引起的振动。从介质流向来讲，轴流式电动调压阀流道为S型的阀门，其介质流向可以选择，通常是单座阀是低进高出，双座阀高进低出，进口和出口方向是根据阀内件不可调换。

　　Axial control valve的介质流向是单一的，进口和出口方向是不能调换。轴流式调节阀采用了软、硬两道密封。其泄漏量可达V-VI级。阀芯上开有压力平衡孔，套筒上均布许多节流小孔，与常规套筒阀和低噪音阀阀内件结构相似。
