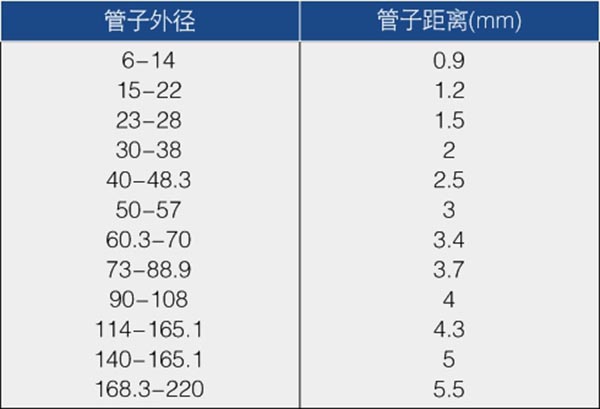

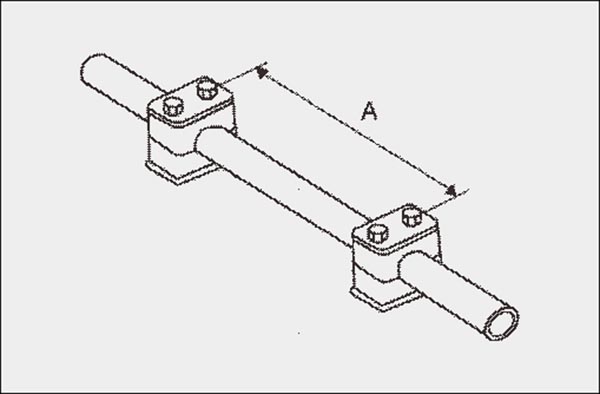

弯头（弯管）管夹安装的推荐距离

当弯头或弯管处用管夹固定时，应该尽可能近地在弯管的两旁。

装配说明:

装配在焊接板上

       装配前，为更好地确定夹的方向，建议先在固定处做好标记，后焊上焊接，嵌上管夹身的下半部分，放上需固定的管子。再放

上另一半管夹身的盖板，用螺钉拧紧。

       切忌直接焊接已装好管夹的底板。

装地导轨上

       导轨可焊在基础上，或用螺钉固定，随后将导轨螺母推入轨内，并转90度，将下半个管夹身嵌入螺母，放上需固定的管子，再

放上上半个管夹身和盖板，用螺钉固定。

叠起装配

       导轨可焊在基础上，或用螺钉固定，先装上下半个管夹身，放上需固定的管子再放上上半个管夹身，用螺钉固定，通过防松盖

板防止它转动。然后安装第二个管夹，方法同上。

注：执行国标：JB/ZQ4008-97
