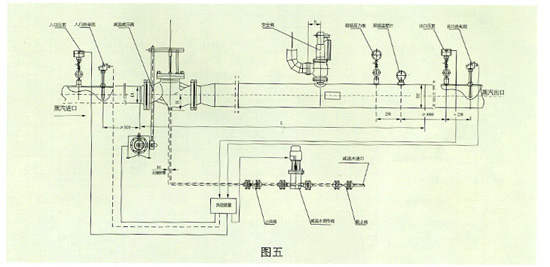

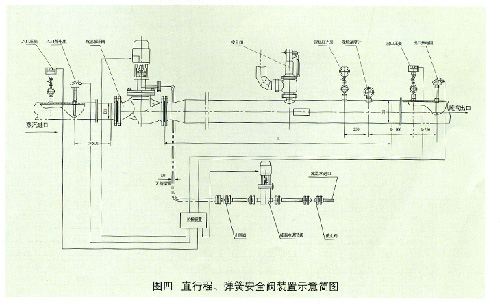

WY系列减温减压装置图仅按阀门的控制方式(角行程或直行程电动执行机构)和选用的安全阀类型(冲量安全装置或弹簧安全阀)的不同给出十余种系列图表供户选用，仅供参考。因为实际根据用户的不同参数，有可能出现一个以上的安全阀和有或无节流孔板等情况，因此其中的总长L和重量均为参考值。望选型时与我公司联系索取施工设计图样。

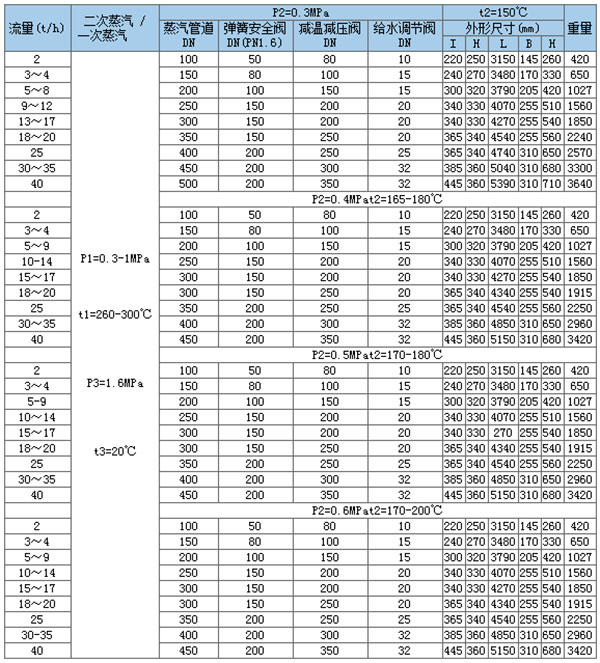

低压减温减压装置系列表

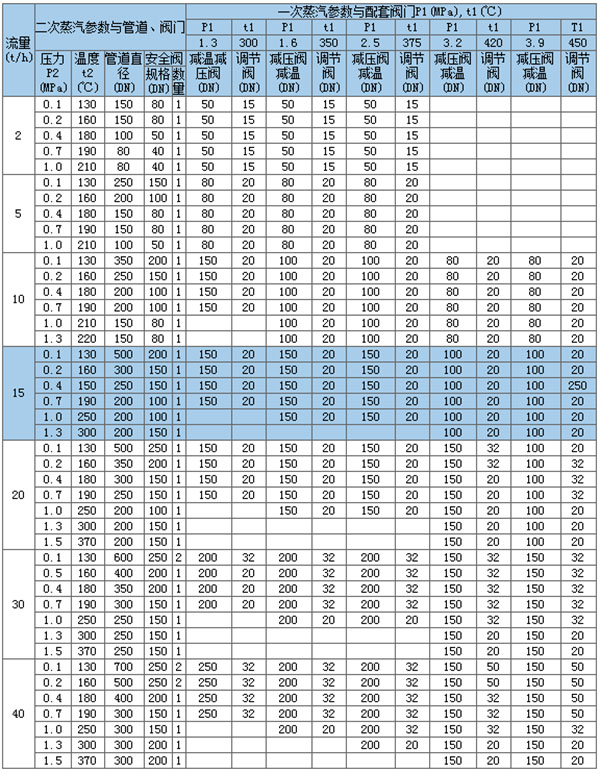

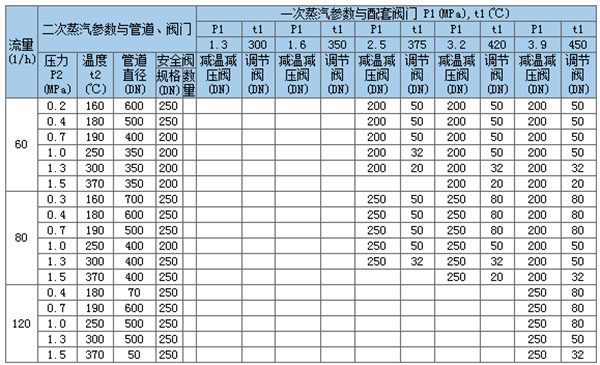

中压减温减压装置系列表

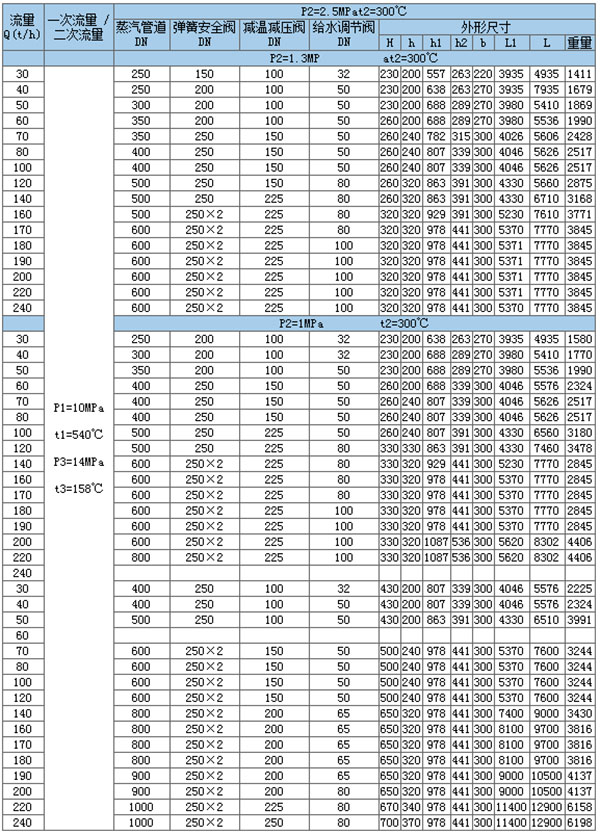

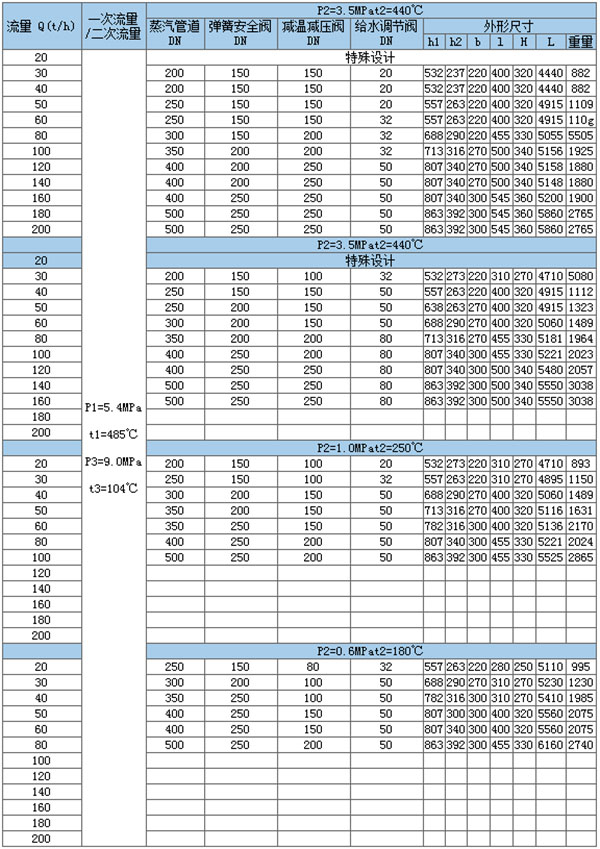

次高压减温减压装置系列图

气控减温压装置系列图

       该装置是以气体为动力实现自动控制，将新蒸汽的压力、温度降低到用户所需要的参数。特别适用要求严格防火的工况环境。其系统组成和工作原理与电控减温减压装置相同，只是减温减压阀和给水调节阀的控制为气动薄膜式执行器。该执行器装有阀门定位器，把调节器输出的电信号转换成驱动阀门动作的气信号，带动阀芯移动与输入信号相对一应，动作快、灵敏度高。

气动执行器：多弹簧式薄膜执行机构 (用户可自定)

阀门定位器：电一气阀门定位器

输入信号： 4-20Am

输入阻抗： 250Q

供气压力： 0.4～0.7MPa

环境温度： -20～60℃

负压减温减压装置

       该装置可将一次蒸汽的正压力值通过减温减压后减至负压值，特别适用于低真空设备用汽的供应。该装置配智能型执行器后可直接入DCS控制系统。也可配我公司生产的自控制柜实现就地控制调节和操作，调节精度高，响应动作快，灵敏度高。

热力换相减温减压装置

       该装置用于将一次蒸汽以较高的压降通过喷咀产生高速汽流与低于出口参数的蒸汽混合，再经过扩压管升压，而达到出口所需的压力和温度。

       本装置为节能型产品，利用了废弃的低温低压蒸汽代替普通减压装置的给水系统和水泵等，使设备大大简化，减少了占用场地和项目投资；使用时最好一次蒸汽和低压蒸汽进口分别装设流量调节阀。

       本装置为我公司研制开发的新产品，经用户使用达到了满意效果，取得了较好的经济效益，欢迎用户前来洽淡订货，本公司可根据提供的参数和要求进行设计和制造。
