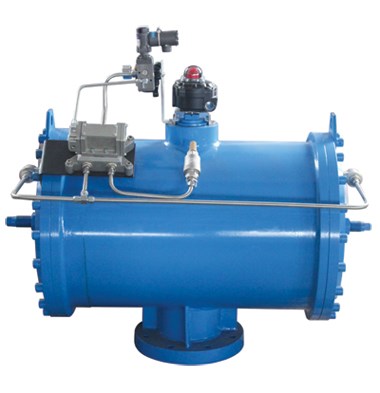

GT大规格气动执行器

编辑:木卡仪表(上海)有限公司
日期:2021-07-27  访问:154

GT大规格气动执行器



产品详细


GT大规格气动执行器

  1、接受连续的气信号,输出直线位移(加电/气转换装置后,也可以接受连续的电信号),有的配上摇臂后,可输出角位移。



  2、有正、反作用功能。



  3、移动速度大,但负载增加时速度会变慢。



  4、输出力与操作压力有关。



  5、可靠性高,但气源中断后阀门不能保持(加保位阀后可以保持)。



  6、不便实现分段控制和程序控制。



  7、检修维护简单,对环境的适应性好。



  8、输出功率较大。



  9、具有防爆功能。



工作原理

  当压缩空气从A管咀进入气动执行器时,气体推动双活塞向两端(缸盖端)直线运动,活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度,阀门即被打开。此时气动执行阀两端的气体随B管咀排出。反之,当压缩空气从B官咀进入气动执行器的两端时,气体推动双塞向中间直线运动,活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度,阀门即被关闭。此时气动执行器中间的气体随A管咀排出。以上为标准型的传动原理。根据用户需求,气动执行器可装置成与标准型相反的传动原理,即选准轴顺时针方向转动为开启阀门,逆时针方向转动为关闭阀门。单作用(弹簧复位型)气动执行器A管咀为进气口,B管咀为排气孔(B管咀应安装消声器)。A管咀进气为开启阀门,断气时靠弹簧力关闭阀门。



特点

  紧凑的双活塞齿轮,齿条式结构,啮合精确,效率高,输出扭矩恒定。



  铝制缸体、活塞及端盖,与同规格结构的执行器相比重量最轻。



  缸体为挤压铝合金,并经硬质阳极氧化处理,内表面质地坚硬,强度,硬度高。采用低摩擦材料制成的滑动轴承,避免了金属间的相互直接接触,摩擦系数低,转动灵活,使用寿命长。



  气动执行器与阀门安装、连接尺寸根据国际标准ISO5211、DIN3337和VDI/VDE3845进行设计,可与普通气动执行器互换。



  气源孔符合 NAMUR 标准。



  气动执行器底部轴装配孔(符合ISO5211标准)成双四方形,便于带方杆的阀线性或45°转角安装。



  输出轴的顶部和顶部的孔符合 NAMUR 标准。



  两端的调整螺钉可调整阀门的开启角度。



  相同规格的有双作用式、单作用式(弹簧复位)。



  可根据阀门需要选择方向,顺时针或逆时针旋转。



  根据用户需要安装电磁阀、定位器(开度指示)、回信器、各种限位开关及手动操作装置。



木卡仪表(上海)有限公司

木卡仪表电子样本画册
地址: 上海市崇明区横泰经济开发区

销售热线:021-51860700
邮箱:chmoko@163.com
QQ:
画册分类:阀门机械


| 相关 产品新闻资讯

· 村企结对 携手发展

· 杭电永嘉数字经济研究院牵手欧拉姆 董事长金志远获聘企业导师

· 基诚机械—双偏心半球阀

· 基诚机械—球阀驱动方式分类

· 新《安全生产法》宣贯讲座开讲

· 伯特利启动共筑绿色工厂

· 新型衬氟球阀,衬氟阀门

· 气动不锈钢衬氟球阀,衬氟阀门

· 304衬氟对夹蝶阀,衬氟阀门

· 阀杆断裂的原因

· 阀杆为什么会变形?具体的原因是什么?

· 浙江浩盛阀门有限公司荣获浙江省科技型中小企业

· 阀杆的作用以及特特点介绍

· 伯特利阀门产品助力国家管网建设

· 党建联盟召开工作专题推进会

· 永嘉县经信局领导来公司查访疫情防控工作

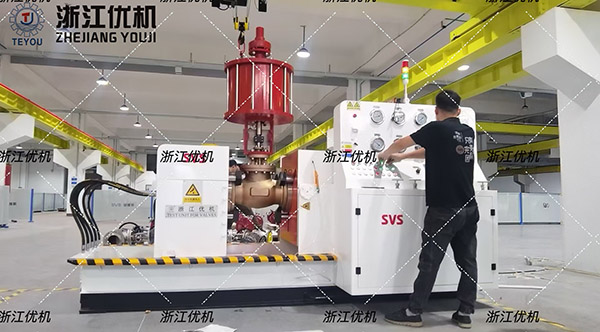

· 洛阳涧光特种装备高压严苛阀门试验室选用浙江优机高压阀门试验台
