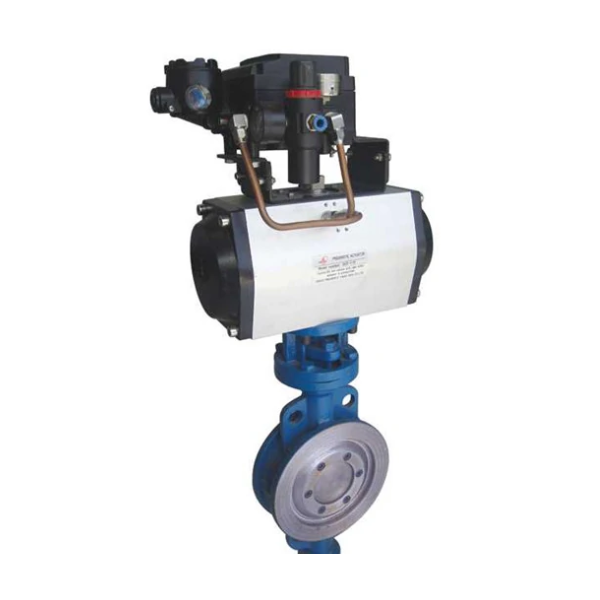

D673H气动蝶阀

产品参数：

蝶阀

蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。

工作原理

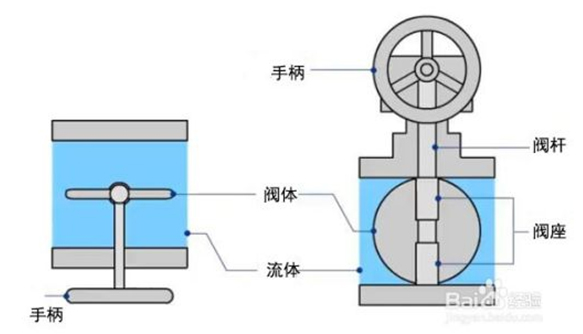

蝶板由阀杆带动，若转过90°，便能完成一次启闭。改变蝶板的偏转角度，即可控制介质的流量。感谢您访问我们的网站(http://www.zgputian.com)

使用工况和介质：蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

功能用途

蝶阀(英文：butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

电动调节型

电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。连接方式主要有：法兰式和对夹式。是工业自动化控制领域中的重要执行单元。电动调节蝶阀安装要点两大分析：安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。电动调节蝶阀安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验。合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。电动调节蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为软密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。

选用规则

阀杆直径：对多回转类明杆阀门，便不能组装成电动阀门。因此，如果电动蝶阀装置允许通过的大阀杆直径不能通过所配阀门的阀杆，电动装置空心输出轴的内径必需大于明杆阀门的阀杆外径。对局部回转阀门以及多回转阀门中的暗杆阀门，虽不用考虑阀杆直径的通过问题，但在选配时亦应充分考虑阀杆直径与键槽的尺寸，使组装后能正常工作。

操作力矩：

操作力矩是选择阀门电动装置的主要参数。电动蝶阀运动过程可由行程、转矩或轴向推力的大小来控制。由于阀门电动装置的工作特性和利用率取决于阀门的种类、装置工作规范及阀门在管线或设备上的位置， 阀门电动蝶阀装置是实现阀门程控、自控和遥控不可缺少的设备。因此，正确选择阀门电动装置，对防止出现超负荷现象(工作转矩高于控制转矩)至关重要。通常，正确选择阀门电动蝶阀装置的依据。

电动装置输出力矩应为阀门操作大力矩的1.2-1.5倍。

电动蝶阀操作推力：阀门电动装置的主机结构有两种：一种是不配置推力盘。输出力矩通过推力盘中的阀杆螺母转换为输出推力。直接输出力矩；另一种是配置推力盘。

输出轴转动圈数：阀门电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关。H为阀门开启高度，要按M=HZS计算(M为电动装置应满足的总转动圈数。S为阀杆传动螺纹螺距，Z为阀杆螺纹头数。订货时请注明：

一、1、产品型号 2、公称通径DN，额定流量Kv 3、信号压力、弹簧范围　4、流量特性 5、阀前、阀后压力　6、介质种类　7、介质工作温度范围　8、阀体、阀塞套筒材质　9、是否带附件，说明型号 10、是否有其它特殊要求

二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。

结构特点

编辑

1、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

2、蝶阀可以运送泥浆，在管道口积存液体最少。 低压下，可以实现良好的密封。 调节性能好.

3、蝶板的流线型设计，使流体阻力损失小，可谓是一种节能型产品。

4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

5、连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。

驱动形式有手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。

订货时请注明：

一、1、产品型号 2、公称通径DN，额定流量Kv 3、信号压力、弹簧范围　4、流量特性 5、阀前、阀后压力　6、介质种类　7、介质工作温度范围　8、阀体、阀塞套筒材质　9、是否带附件，说明型号 10、是否有其它特殊要求

二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。

结构形式   (1) 中心密封蝶阀  (2) 单偏心密封蝶阀   (3) 双偏心密封蝶阀   (4) 三偏心密封蝶阀

蝶阀连接方式： (1)对夹式蝶阀。 (2)法兰式蝶阀。(3)支耳式蝶阀。(4)焊接式蝶阀。

密封面材质：

(1) 软密封蝶阀。 密封副由非金属软质材料对非金属软质材料构成。   　

2) 密封副由金属硬质材料对非金属软质材料构成。   　

(2) 金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。

密封形式      　

1：弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生。   　

2) 外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生。   　

(2) 充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生。   　

(3) 自动密封蝶阀。密封比压由介质压力自动产生。

工作压力  ：

(1) 真空蝶阀。工作压力低于标堆大气历的蝶阀。   　

2.低压蝶阀。公称压力 PN<1 ． 6MPa 的蝶阀。   　

(3) 中压蝶阀。公称压力 PN 为 2 ． 5--6 ． 4MPa 的蝶阀。   　

(4) 高压蝶阀。公称压力 PN 为 10 。 0--80 ． 0MPa 的蝶阀。   　

(5) 超高压蝶阀。公称压力 PN>100MPa 的蝶阀。

工作温度

(1) 高温蝶阀。 t>450 °C 的蝶阀   　 （2）中温蝶阀。 120 C<t<450 ℃ 的蝶阀。   　

(3) 常温蝶阀。一 40C<t< 120 °C 的蝶阀。   　

(4) 低温蝶阀。一 100<t< 一 40 °C 的蝶阀。   　

(5) 超低温蝶阀。 t< 一 100 °C 的蝶阀。

蝶阀用处：环中的圆盘可以旋转90度来打开和关闭它。与球阀不同，蝶阀在中间开口处具有出色的流量调节功能。另一个优点是它可以安装在狭小的空间内而不占用任何宽度。

优点：

★它可以突然打开和关闭（但要小心水锤）。

★可以安装在狭小的空间内。

★流量可以调节。

缺点：

★带有阀座的通用蝶阀与橡胶制成的阀体接触，不适用于高温和高压流体。
