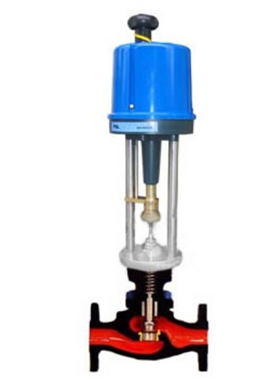

KHLS小口径电动单座调节阀

KHLS小口径电动单座调节阀

一、单座调节阀概述

  KHLS小口径电动单座调节阀结构紧凑，流道呈S流线型，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534标准。 调节阀的泄漏量符合ANSI B16.104标准。调节阀配用PSL、3610、3810等电动执行机构，其结构紧凑、输出力大、产品符合GB/T13927-92的标准。

二、电动单座调节阀 主要技术参数

型    式：直通单座铸造球型阀

公称通径：20、25、40、50、65、80、100、150、200mm

公称压力：ANSI 125、150、300、600

          JIS 10、16、20、30、40K

          PN1.6、4.0、6.4MPa

连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型

法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

焊接连接：嵌接焊SW

材    料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等

上 阀 盖：常温型（P）：-17～+230℃

        伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃

        伸长Ⅱ型（E2I）：-100～-45℃

        伸长Ⅱ型（E2W）：-196～-100℃

注:工作温度不准超过各种材料的允许范围。

压盖型式：螺栓压紧式

填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料 石墨填料

阀内组件

阀芯型式：单座柱塞型阀芯

流量特性：金属阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图

Cv值从0.04～14的高精度流量特性符合IEC534-2标准

软 阀 座：等百分比特性（%）和线性特性（L），参考流量特性曲线图

注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图

材    料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

三、电动单座调节阀 电动执行器参数

型　  式：DKZ系列电动执行机构；361L系列电子式电动执行机构；RS系列电动执行机构；PSL系列电子式电动执行机构

输入信号：DKZ执行机构：Ⅱ型0～10mA·DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻 250Ω) 361L执行机构：4～20mA·DC或1～5V(输入电阻250Ω) RS执行机构：0～10mA·DC、4～20mA·DC PSL执行机构：4～20mA·DC

电源电压

DKZ执行机构：220V，50Hz。

361L执行机构：220V，50/60Hz。

RS执行机构：单相控制220V·AC±5%；三相控制380V±5%。

PSL执行机构：单相控制220V，50Hz

手动机构：DKZ执行机构：手轮；361L执行机构：离合式；RS执行机 构：手轮；PSL执行机构：手轮

环境温度：－20～＋60℃

阀作用型式：电关式或电开式

四、电动单座调节阀 主要性能

泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级

　　　  软阀座：小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级

回  差：气动带定位器：小于全行程的1%，不带定位器：小于全行程的3%（LHA1型小于全行程的5%）

电动配DKZ执行机构为1.5%；配361L执行机构为2%；配RS执行机构为1%；配PSL执行机构为1%

基本误差：气动带定位器：小于全行程的±1%， 不带定位器：小于全行程的±5%

电动执行器配DKZ执行机构为±2.5%；配361L执行机构为±2%；配RS执行机构为±1%；配PSL执行机构为±1%

注：采用标准的V型聚四氟乙烯填料

可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

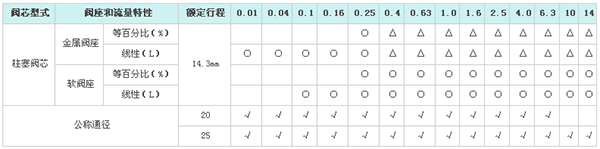

五、电动单座调节阀 CV值和行程

注：1、符号○和△表示阀的规格范围。2、符号△表示阀的流量特性符合IEC 534-2标准。

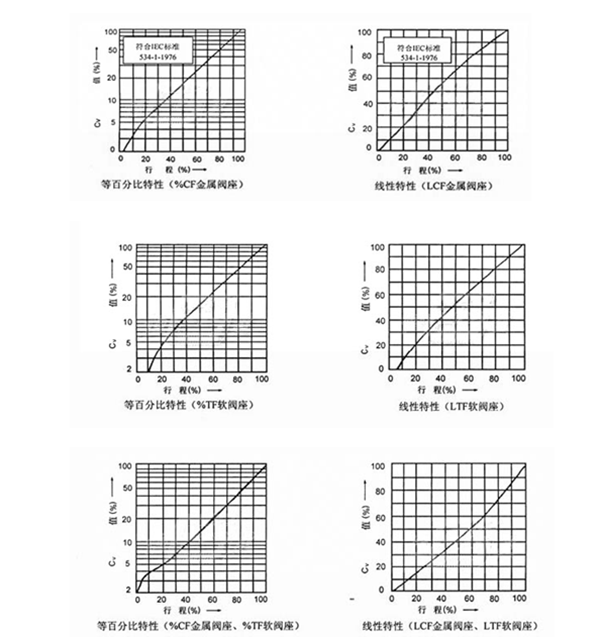

六、电动单座调节阀 流量特

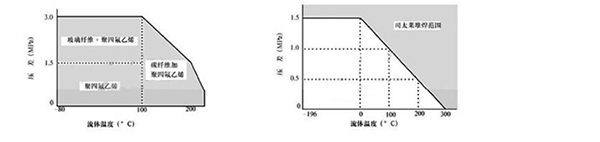

七、电动单座调节阀 填料的使用温度及压力范围

八、KHTS电动单座调节阀 外形连接尺寸及重量

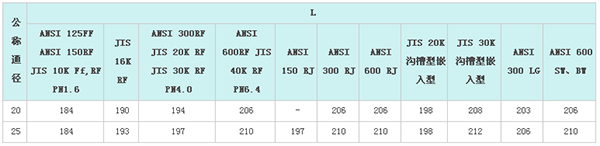

法兰距(mm)

注：法兰距符合IEC534的标准。

外形尺寸(mm)
